Wie schützt ein atmungsaktiver Stecker Ihre kritische Elektronik?

Im unermüdlichen Streben nach Miniaturisierung und Haltbarkeit stehen moderne elektronische und mechanische Systeme vor einem grundlegenden physikalischen Paradoxon: Sie erfordern ein robustes, abgedichtetes Gehäuse zum Schutz vor Wasser, Staub und Verunreinigungen, doch dieselbe Dichtung kann schädliche Druckunterschiede und Feuchtigkeitsdampf einschließen. Wenn diese interne Umgebung nicht verwaltet wird, führt dies zu einer Kaskade von Ausfällen – Kondensation auf Leiterplatten, Verformung von Dichtungen unter Vakuumbelastung, Lecken von Dichtungen bei Höhenänderungen und Versagen der Batterieentlüftungen. Die Lösung für diese technische Herausforderung besteht nicht in einem Kompromiss bei der Abdichtung, sondern in einer Verbesserung durch Mikrobelüftung. A Langlebiger, Geldautomatungsaktiver Plug ist eine präzisionsgefertigte Komponente, die als selektive Barriere fungiert und fortschrittliche Membrantechnologie nutzt, um den langsamen Luftdurchgang zum Druckausgleich zu ermöglichen und gleichzeitig eine undurchlässige Barriere für flüssiges Wasser und feste Partikel zu bilden. Für Konstrukteure, Produktmanager und Beschaffungsspezialisten in den Bereichen Automobil, Unterhaltungselektronik, industrielles IoT und Energie ist das Verständnis der Spezifikation und Anwendung dieser Komponenten von entscheidender Bedeutung für die Produktzuverlässigkeit. Dieser Artikel bietet einen technischen Einblick in die Funktionsprinzipien, Materialwissenschaften und anwendungsspezifischen Überlegungen von atmungsaktiven Stopfen, und zwar ganz einfach wasserdichter, atmungsaktiver Membranstopfen zu einem Komplex Hochtemperatur-atmungsaktiver Entlüftungsstopfen Entwickelt für den Einsatz unter der Motorhaube von Kraftfahrzeugen. Die Beherrschung dieser Komponente stellt sicher, dass Ihr Gehäuse frei atmet, das innere Gleichgewicht aufrechterhält und das Eindringen von Umwelteinflüssen während der gesamten vorgesehenen Lebensdauer des Produkts verhindert.

1. Kerntechnologie: Die Wissenschaft der selektiven Permeabilität

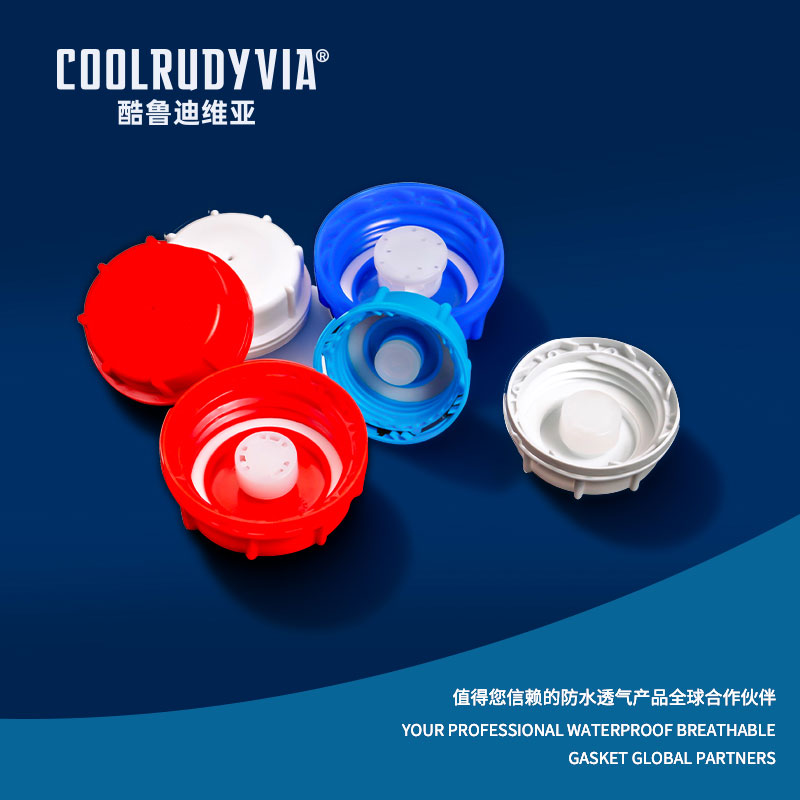

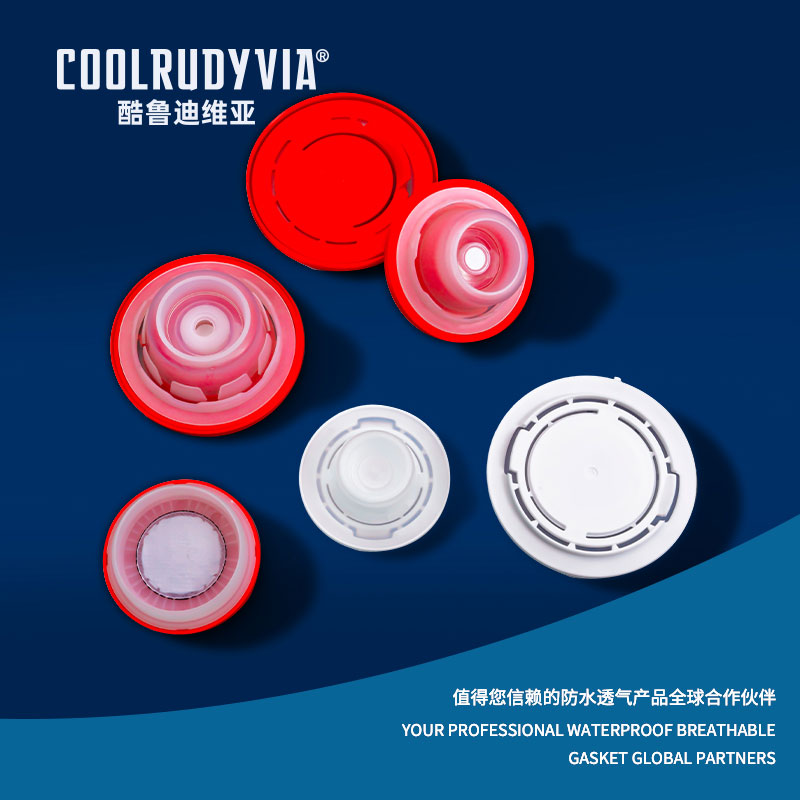

Das Herzstück jedes zuverlässigen atmungsaktiven Stopfens ist eine mikroporöse Membran, die meist aus expandiertem Polytetrafluorethylen (ePTFE) besteht. Die einzigartige Struktur dieses Materials ist das Ergebnis eines kontrollierten Expansionsprozesses, der eine Matrix aus miteinander verbundenen mikroskopischen Poren erzeugt. Diese Poren sind um Größenordnungen kleiner als ein Wassertropfen (typischerweise etwa 0,2 bis 10 Mikrometer), aber größer als Gasmoleküle. Dieser Größenunterschied ist die Grundlage seiner Funktion: Die Oberflächenspannung verhindert, dass flüssiges Wasser in die Poren eindringt, während Luftmoleküle durch Diffusion ungehindert passieren können, sodass sich Innen- und Außendruck ausgleichen können. Dieser passive Austausch verhindert die Entstehung eines Vakuums beim Abkühlen oder eines Überdrucks beim Erhitzen, Bedingungen, die zu Dichtungsversagen, Beschlagen der Linse oder Schwierigkeiten beim Öffnen von Zugangsklappen führen können. Eine wahre Langlebiger, atmungsaktiver Plug ist mehr als nur die Membran; Dabei handelt es sich um eine komplette Baugruppe, bei der die Membran dauerhaft – häufig durch thermische Laminierung oder spezielle Klebstoffe – in ein robustes Gehäuse aus Materialien wie Silikon, thermoplastischem Polyurethan (TPU) oder technischen Kunststoffen eingebunden wird. Dieses Gehäuse stellt die mechanische Schnittstelle für die Installation bereit (Einrast-, Gewinde- oder Klebeverbindung) und schützt die empfindliche Membran vor Abrieb und mechanischer Beschädigung. Die Leistung wird durch zwei Schlüsselmetriken quantifiziert: Wassereintrittsdruck (WEP), der hydrostatische Druck, bei dem Wasser in die Membran eindringt (in direktem Zusammenhang mit den IPX-Bewertungen), und Luftstromrate, gemessen in Litern pro Minute bei einem bestimmten Druckunterschied, der die Geschwindigkeit des Druckausgleichs bestimmt.

• Materialüberlegenheit von ePTFE: Über seine mikroporöse Struktur hinaus ist ePTFE chemisch inert, UV-beständig und arbeitet in einem weiten Temperaturbereich (-200 °C bis 260 °C), was es ideal für die anspruchsvollsten Anwendungen macht, bei denen a Hochtemperatur-atmungsaktiver Entlüftungsstopfen ist erforderlich.
• Die Rolle der Hydrophobie: Die inhärente wasserabweisende (hydrophobe) Natur von ePTFE wird durch proprietäre Behandlungen verstärkt, die dafür sorgen, dass Wasser abperlt und von der Oberfläche abperlt, anstatt die Poren zu benetzen und möglicherweise zu verstopfen.
• Validierung der Leistung: Namhafte Hersteller validieren die Steckerleistung durch strenge Tests gemäß internationalen Standards, wie z. B. IP-Code-Eintrittstests (IEC 60529) für Wasserdichtigkeit und Druckabfalltests für den Luftstrom, um sicherzustellen, dass die Datenblattspezifikationen zuverlässig sind.

2. Anwendungsspezifische Lösungen: Den Stecker an die Herausforderung anpassen

Das universelle Prinzip des Druckausgleichs erfüllt vielfältige Herausforderungen in der Praxis, die jeweils einen maßgeschneiderten Ansatz erfordern. Im Bereich Elektrifizierung und tragbare Energie, a Atmungsaktiver Silikonstopfen für Batteriegehäuse ist nicht verhandelbar. Bei Batteriezellen, insbesondere bei Lithium-Ionen-Batterien, kommt es im Normalbetrieb zu einer geringen Gasentwicklung und einer erheblichen Wärmeausdehnung. Bei einem versiegelten Gehäuse besteht die Gefahr einer Ausbeulung oder eines Bruchs, während eine offene Entlüftung das Eindringen von korrosivem Elektrolyt und Feuchtigkeit ermöglicht. Ein atmungsaktiver Stopfen leitet diese Gase sicher ab und gleicht den Druck durch Temperaturwechsel aus, während er gleichzeitig eine Abdichtung gegen Straßenspritzer, Staub und Feuchtigkeit gewährleistet. Das Silikongehäuse bietet eine hervorragende Abdichtung gegen Umwelteinflüsse sowie Ozon- und Temperaturbeständigkeit. Im Automobilsektor erfordert die zunehmende Verbreitung elektronischer Steuergeräte (ECUs), Sensoren und LED-Beleuchtung einen robusten Schutz in einer rauen Umgebung. Ein Entlüftungsstopfen für elektrische Kfz-Steckverbinder wird oft direkt in Steckergehäuse integriert. Es verhindert Kondensation im Inneren des Steckers, die zu Stiftkorrosion und Stromausfällen führen könnte, was besonders wichtig für Sicherheitssysteme wie ABS oder Airbag-Steuergeräte ist. Für Anwendungen in der Nähe des Motors oder des Abgases, wie Getriebesensoren oder Turboladeraktoren, spezifizieren Sie a Hochtemperatur-atmungsaktiver Entlüftungsstopfen Mit einer Membran und einem Gehäuse, die für eine dauerhafte Belastung über 150 °C ausgelegt sind, ist es wichtig, eine Materialverschlechterung zu verhindern. In der Unterhaltungs- und Industrieelektronik ist es von entscheidender Bedeutung, eine hohe Schutzart zu erreichen, ohne einen Druckbehälter zu schaffen. Integration einer Atmungsaktiver Stecker mit Schutzart IP67 für Elektronikgeräte ermöglicht es Geräten wie Außenüberwachungskameras, tragbaren GPS-Geräten oder Unterwassersensoren, den Druck bei Höhenänderungen oder Temperaturschwankungen auszugleichen und gleichzeitig Regen, Staubstürme oder vorübergehendes Untertauchen sicher zu überstehen, wodurch die Zuverlässigkeit vor Ort erheblich verbessert und Garantieretouren reduziert werden.

• Integration des Batteriegehäusedesigns: Der Stopfen muss am höchsten Punkt im Gehäuse positioniert werden, um Gase effektiv abzulassen, und sollte durch interne Abschirmungen oder eine ummantelte Konstruktion vor direktem Wasserstrahl oder Schmutzspritzern geschützt werden.
• Audits zur chemischen Verträglichkeit: Stellen Sie bei Automobil- oder Industrieanwendungen sicher, dass das Material des Steckergehäuses (z. B. eine bestimmte Silikonqualität oder TPU) gegen Flüssigkeiten wie Motoröl, Bremsflüssigkeit, Kühlmittel und übliche Reinigungslösungsmittel beständig ist.
• Dimensionierungs- und Durchflussberechnungen: Für große Gehäuse oder solche mit schnellen Temperaturzyklen sind möglicherweise mehrere Stecker oder ein Stecker mit einer höheren Luftdurchsatzrate erforderlich. Eine einfache Berechnung auf der Grundlage des Gehäusevolumens und der maximal erwarteten internen/externen Druckdifferenz kann bei der Auswahl hilfreich sein.

3. Auswahl, Validierung und Sicherstellung der langfristigen Leistung

Die Festlegung eines atmungsaktiven Stopfens ist eine Übung zur proaktiven Risikominderung. Der Prozess beginnt mit der Erstellung eines umfassenden Umwelt- und Betriebsprofils für das Endprodukt. Dieses Profil definiert die erforderliche Schutzart (IP), den erwarteten Temperaturwechselbereich, potenzielle chemische Belastungen, die erforderliche Lebensdauer und die Geschwindigkeit der internen Druckänderung (z. B. durch Höhenänderungen bei Drohnen oder thermische Belastungen bei der Außenbeleuchtung). Mit diesem Profil können Ingenieure Herstellerdatenblätter kritisch interpretieren und nach validierten Leistungsdaten unter passenden Bedingungen und nicht nur nach Nennwerten suchen. Ein Anspruch, ein zu sein Langlebiger, atmungsaktiver Plug müssen durch beschleunigte Lebensdauertestdaten gestützt werden, wie z. B. längere Einwirkung von Temperatur-Feuchtigkeitswechseln, UV-Wetterometertests und Salzsprühbeständigkeit. Eine der häufigsten Fehlerursachen ist nicht ein plötzlicher Ausfall, sondern eine allmähliche Verschlechterung: Porenverstopfung. In Umgebungen mit öligen Aerosolen, Feinstaub oder Fasern in der Luft können Verunreinigungen die Mikroporen der Membran verstopfen. Während ePTFE oleophob (ölabweisend) ist, bieten spezielle oleophobe Behandlungen eine zusätzliche Schutzschicht. Zu den Entwurfsstrategien zur Verringerung von Verstopfungen gehören die Positionierung des Stopfens an einer geschützten Stelle, die Verwendung einer Partikelfiltermedienauflage oder die Spezifikation eines Modells mit einer äußeren Opfermembranschicht. Ebenso wichtig ist die mechanische Integrität; Der Stecker muss Installationsbelastungen, Vibrationen und möglichen Stößen standhalten, ohne dass sich die Membran von ihrem Gehäuse löst oder das Gehäuse reißt.

• Fordern Sie Fehleranalysedaten an: Ein seriöser Hersteller verfügt über Daten zur mittleren Ausfallzeit (MTTF) unter bestimmten Belastungsbedingungen und kann Hinweise zur erwarteten Lebensdauer in Ihrer Anwendungsumgebung geben.
• Prototyp und Test im Kontext: Stellen Sie niemals eine Steckerspezifikation allein auf der Grundlage von Datenblättern fertig. Installieren Sie Prototyp-Stecker in echten oder nachgebildeten Gehäusen und unterziehen Sie sie einer komprimierten Version des Umweltstress-Screenings (ESS) Ihres Produkts.
• Berücksichtigen Sie die Installation und Abdichtung: Der Stecker ist nur so gut wie seine Abdichtung zum Hostgehäuse. Stellen Sie sicher, dass die gewählte Montageart (z. B. O-Ring-Dichtung für Gewindestopfen, Kompression zum Einrasten) mit Ihrem Gehäusematerial kompatibel ist und eine zuverlässige Abdichtung gemäß der erforderlichen IP-Schutzart bietet.

FAQ

Wie funktioniert ein atmungsaktiver Plug, ohne dass Wasser eindringen kann?

Es verwendet eine mikroporöse Membran, typischerweise aus expandiertem PTFE (ePTFE). Diese Membran enthält Milliarden mikroskopisch kleiner Poren, die größer als Gasmoleküle sind (und Luft zum Druckausgleich durchlassen), aber kleiner als flüssige Wassertröpfchen. Die hohe Oberflächenspannung des Wassers verhindert, dass es diese winzigen Poren benetzt und in sie eindringt. Dieses Prinzip, kombiniert mit hydrophoben Behandlungen auf der Membran, schafft eine wirksame Einwegbarriere: Luft strömt, Wasser wird blockiert, was es zu einer echten Barriere macht wasserdichter, atmungsaktiver Membranstopfen .

Was ist der Unterschied zwischen IP67 und IP68 für einen atmungsaktiven Stecker?

Die IP-Einstufung (Ingress Protection) bezieht sich auf den Schutzgrad, den das gesamte Gehäuse erreicht, nicht auf den Stecker selbst. Der Stecker ist jedoch eine entscheidende Komponente, die diese Nennwerte ermöglicht. Ein Atmungsaktiver Stecker mit Schutzart IP67 für Elektronikgeräte ist so konzipiert und getestet, dass ein Gehäuse die Stufen „6“ (vollständiger Staubeintrittsschutz) und „7“ (Schutz gegen vorübergehendes Eintauchen in Wasser zwischen 15 cm und 1 m für 30 Minuten) erreicht. IP68 gilt für kontinuierliches Eintauchen unter vom Hersteller angegebenen Bedingungen (häufig tiefer als 1 m über längere Zeiträume). Ein Stecker, der IP68 ermöglicht, hätte einen deutlich höheren WEP-Wert (Water Entry Pressure).

Kann ein atmungsaktiver Stopfen in einer sterilisierten oder Reinraumumgebung verwendet werden?

Ja, es müssen jedoch bestimmte Produktvarianten ausgewählt werden. Für Sterilisationsmethoden wie Ethylenoxid (EtO) oder Gammastrahlung müssen die Stopfenmaterialien (Membran und Gehäuse) validiert sein, um dem Prozess ohne Verschlechterung oder Leistungsverlust standzuhalten. Für Reinraum- oder Pharmaanwendungen müssen Stopfen in einer kontrollierten Umgebung hergestellt werden und erfordern möglicherweise zusätzliche Zertifizierungen (z. B. USP-Klasse VI für Biokompatibilität), um sicherzustellen, dass sie keine Verunreinigungen oder Abgase einbringen.

Wie berechne ich den erforderlichen Luftstrom bzw. die Anzahl der Stecker für mein Gehäuse?

Eine grundlegende Berechnung beinhaltet das ideale Gasgesetz (PV=nRT). Sie müssen die maximale Druckdifferenz (ΔP) bestimmen, die Ihr Gehäuse ausgleichen muss, und die Zeit (t), in der dies geschehen muss. Die Formel für den erforderlichen Luftvolumenstrom (Q) ist eine Ableitung: Q = (V ΔP) / (t P _atm ), wobei V das Gehäusevolumen ist. Wählen Sie einen Stecker aus, dessen Luftstromrate (aus dem Datenblatt bei Ihrem spezifischen ΔP) diesem berechneten Q entspricht oder ihn übertrifft. Für einen großen ΔP oder einen schnellen Ausgleich addieren mehrere Stecker parallel ihre Luftstromraten.

Was passiert, wenn ein atmungsaktiver Stöpsel verschmutzt oder verstopft ist?

Verstopfung ist eine primäre Fehlerursache. Wenn die Poren der Membran durch Schmutz, Öl oder andere Verunreinigungen verstopft werden, sinkt die Luftströmungsrate auf nahezu Null. Der Stopfen wird effektiv zu einer festen Dichtung, was zu genau den Problemen führt, die er verhindern sollte: Druckaufbau, Vakuumblockierung und mögliche Kondensation. Um dies zu verhindern, wählen Sie Stopfen mit oleophober (ölabweisender) Behandlung für schmutzige Umgebungen aus, entwerfen Sie Schutzabdeckungen oder Leitbleche, um den Stopfen vor direkten Schadstoffströmen zu schützen, und betrachten Sie sie als wartungsfähiges Element in Wartungsplänen für Anwendungen mit extremer Beanspruchung.
